扭力梁的功与过:“铁棍”竟不是原罪?-m6米乐app

来源:爱卡汽车网 作者:南书 编辑:redcloud 2021-07-12 15:15:51
时刻新闻
—分享—

汽车是一项庞大的系统,其产品素质涉及方方面面,但性能总有主次之分,并非每个细节都被人重视。例如,几乎没有消费者把风阻系数作为选车指标,而在意驾驶体验的用户通常会对底盘性能多加关注。说起底盘,坊间总有一种“以结构论英雄”的声音,认为扭力梁悬挂不够高级,无法满足人们对质感的渴望。持此观点的人总说,扭力梁的罪过源自那根“铁棍”,事实果真如此吗?

解读扭力梁悬挂

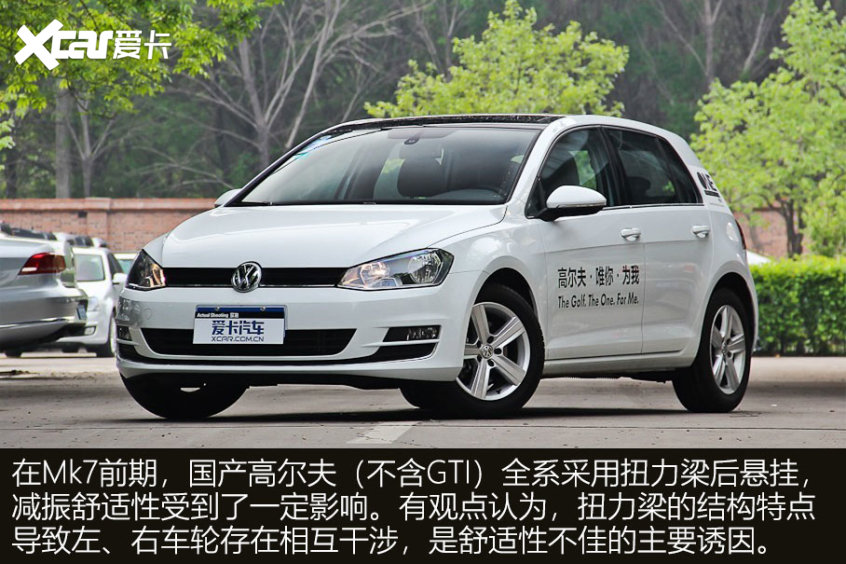

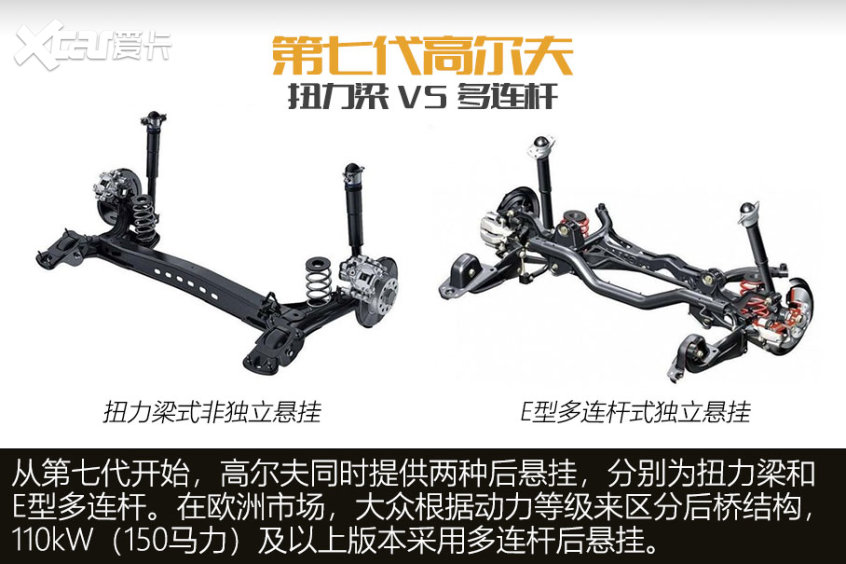

  前不久,我刚巧被卷进了一场关于扭力梁的讨论。那是一次周末郊游,“与会者”包括我和两位高尔夫(参数|询价)车主,好友a的座驾是2015款高尔夫1.4t(mk7),好友b则拥有一部2018款高尔夫gti(参数|询价)(mk7.5)。按理说,gti车主早已习惯了运动风格底盘,对“硬朗”有一定免疫力。尽管如此,那辆采用扭力梁后悬挂的高尔夫1.4t还是让他抱怨良多,主要因为车尾方向的振动传递非常直接,长时间坐在后排甚至有些屁股发麻。

解读扭力梁悬挂

解读扭力梁悬挂

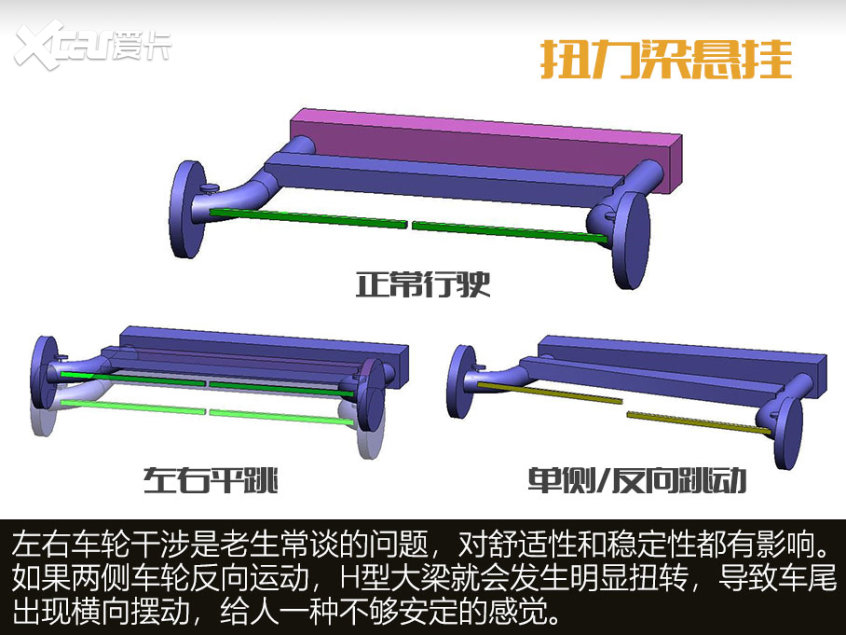

  坦白地讲,这种观点未免有些草率。扭力梁悬挂确实有一根连接左、右车轮的横梁(即扭力梁/扭转梁),单侧车轮跳动时,力矩会通过横梁传递至另一侧。相反,如果两侧车轮平跳或者坑洼的幅值较小,干涉就无从谈起。在城市道路中,发生明显干涉的频率并不算很高,但扭力梁依然给人一种很“愣”的感觉,对桥面接缝的处理堪称简单粗暴。这究竟是为什么?

解读扭力梁悬挂

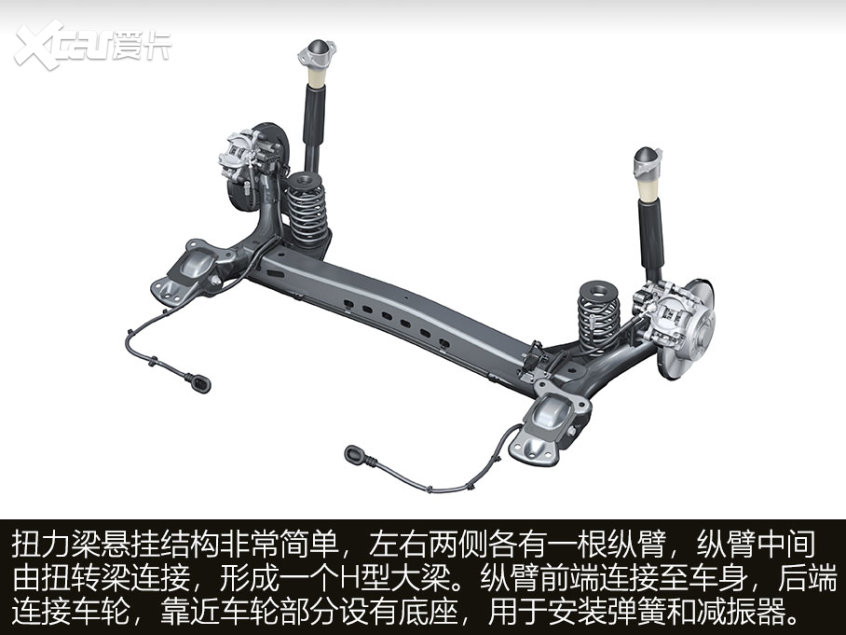

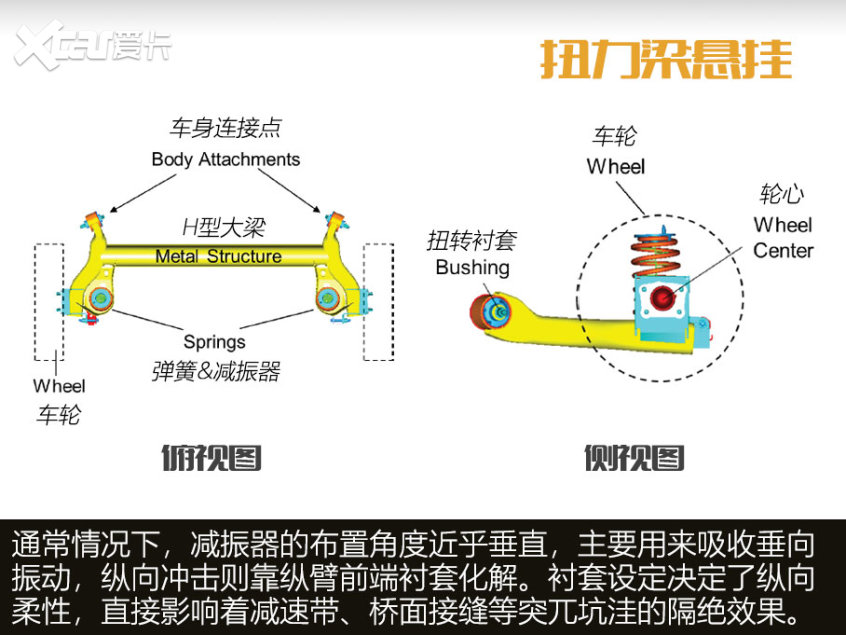

  内行看门道,外行看热闹。中间那根扭转梁当然非常重要,其刚性直接影响到悬挂性能,但它还不是最关键的部分。如果你足够仔细,相信已经注意到扭力梁的几项特殊之处:

  1.扭力梁后桥没有复杂的杆系设计,因此取消了后副车架(存在极个别特例),这能够节省一大笔成本;

  2.纵臂后端承担着弹簧/减振器底座的角色,可省去独立车轮架;

  3.扭转衬套是纵臂与车身的唯一连接点,同时承担横向力和纵向力,通常以倾斜角度布置。

解读扭力梁悬挂

解读扭力梁悬挂

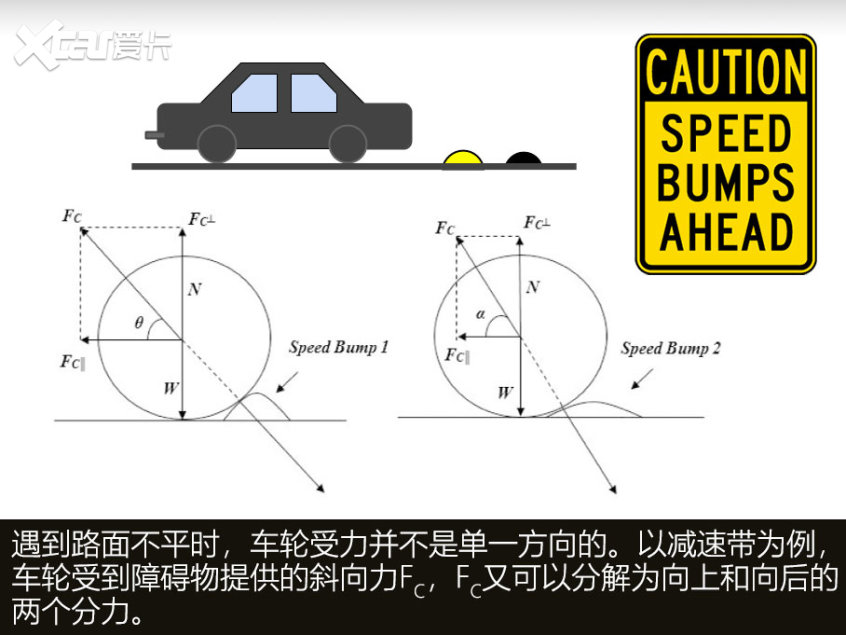

  减振器主要用于吸收垂直方向(上下)的振动,但处理纵向冲击的能力非常有限。因此,纵向冲击(向后的分力)就通过悬挂衬套传递到车身上。具体到扭力梁,纵向冲击主要通过纵臂传导,前后方向的力全靠左、右两颗衬套化解。假如纵向冲击很大,那么衬套就无法很好地隔绝振动,造成突兀的前后拉扯。

解读扭力梁悬挂

解读扭力梁悬挂

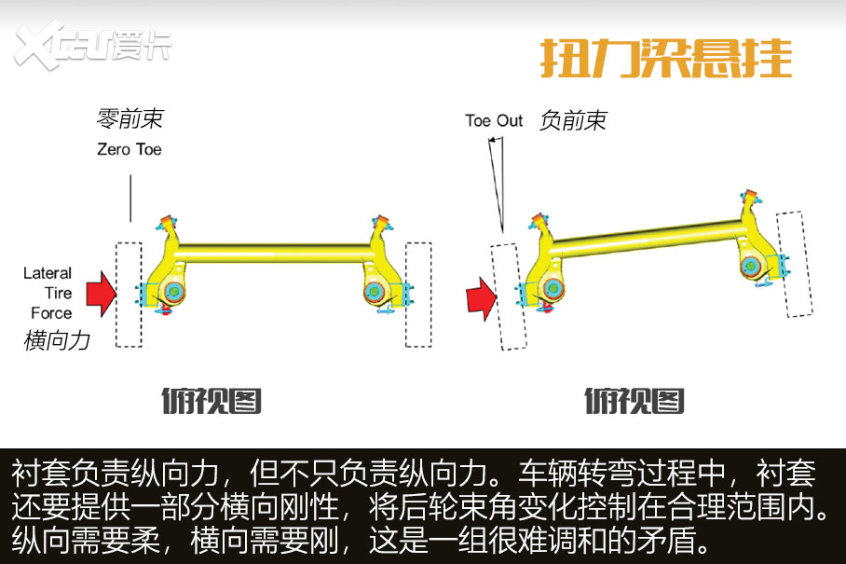

  仅有的这组衬套既要承担纵向力,改善冲击柔性,又要承担横向力,加强操控稳定性。大部分情况下,柔和刚的矛盾很难完美调和,容易顾此失彼,副车架的缺失则进一步加剧了衬套负担。由于橡胶力学特性复杂,工程师需要丰富的经验以及大量的试验、验证,才能找到衬套调校的平衡点。在底盘开发中,操控稳定性的优先级高于减振舒适性,特别是车尾需要足够踏实。因此,扭力梁应当首先保证横向刚度,牺牲一些柔性属于可接受的范畴。

解读扭力梁悬挂

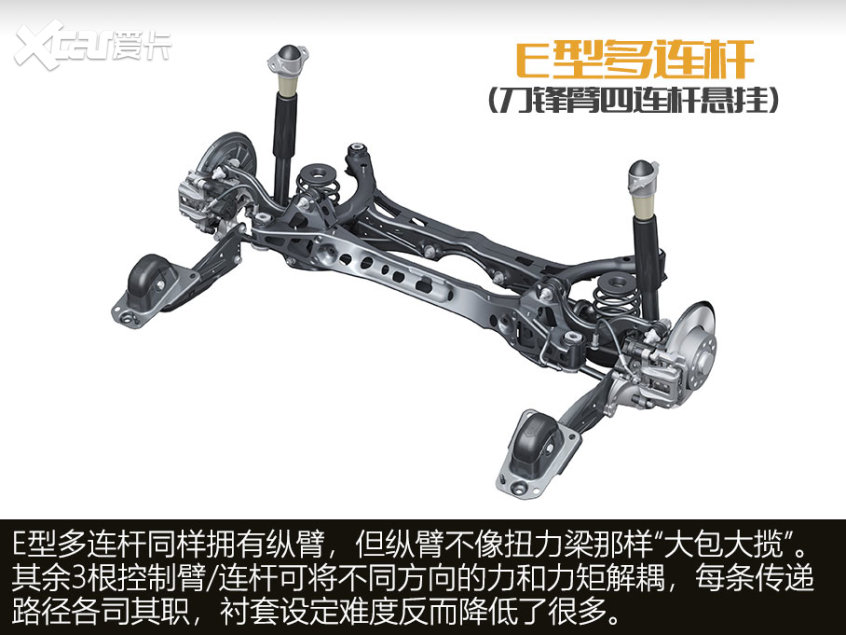

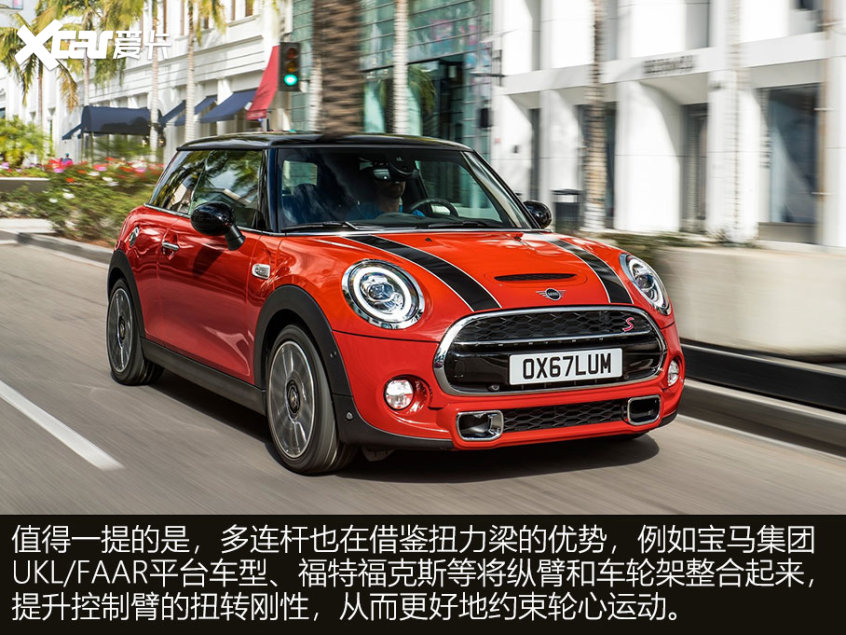

  扭力梁的缺憾,在多连杆上能否得到解决?很大程度上可以。在主流价格区间,刀锋臂四连杆是最常见的后桥独立悬挂,通常被称作e型多连杆。e型多连杆同样有着粗壮的纵臂,但纵臂主要承担纵向力,横向有其他控制臂/连杆顶着。通过力和力矩的解耦,e型多连杆规避了扭力梁的主要不足。当然,e型多连杆远非完美,悬挂对轮心运动的约束仍存在提升空间。

解读扭力梁悬挂

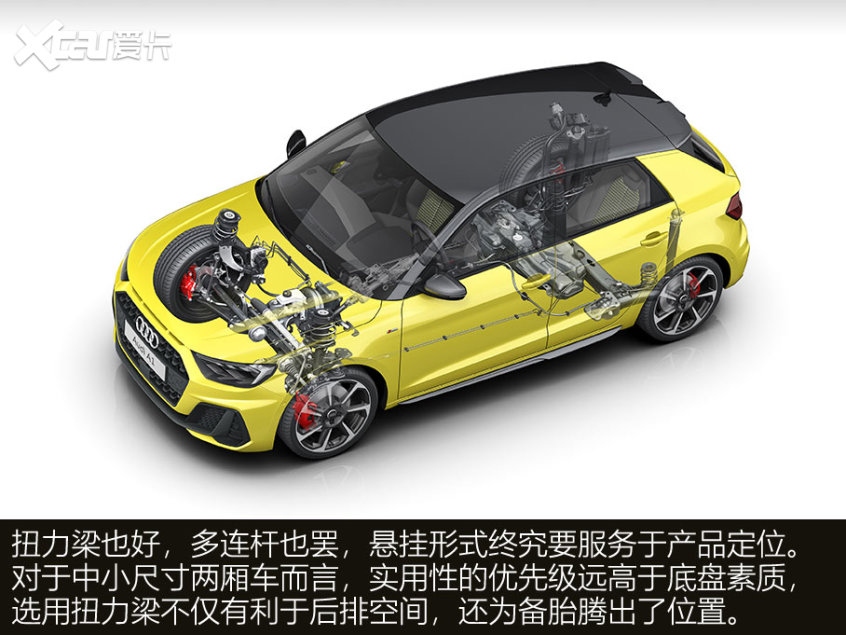

  想要平衡好舒适性和操控性,扭力梁的潜力小于多连杆,但这无法掩盖扭力梁的优点。扭力梁省去了副车架、车轮架、多组连杆 衬套,制造成本非常低。同时,扭力梁结构简单,体积紧凑,有利于拓展后排空间和行李厢空间。在中小尺寸车型上,扭力梁会是个不错的选择。

  看到这里,你或许认为扭力梁的优势就只有便宜和紧凑,但事实并非如此。通过合理调校,扭力梁甚至可以提供一些独立悬挂不具备的优质特性。此外,扭力梁的劣势也可通过一些方法进行弥补。

会跳舞的“板悬”


  绝大部分情况下,车企选择扭力梁是出于成本和空间的考虑。对于紧凑型以下产品,扭力梁通过精细调校,完全可以满足(甚至超越)消费者预期。反之,假如大众把途锐那套复杂的五连杆后桥放进高尔夫,行李厢空间和平整度将是一场灾难,后排坐姿也势必受到影响,导致许多用户被直接劝退。

解读扭力梁悬挂

解读扭力梁悬挂

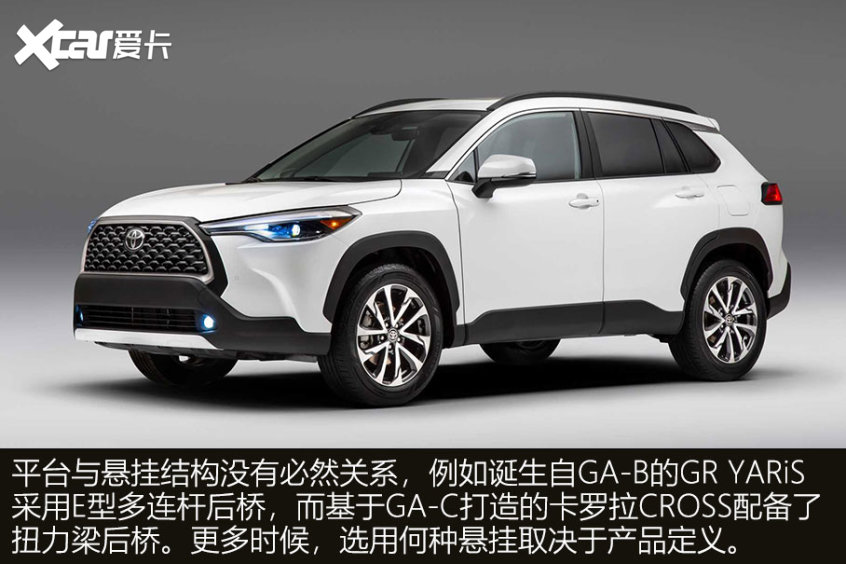

  gr yaris集万千宠爱于一身,堪称现代化钢炮的样板,性能是其首要诉求。gr yaris的后桥需要兼容四驱系统,并应对相对较高的后轴载荷,因此放弃了普通版yaris的扭力梁,转而采用上游平台的e型多连杆。同属ga-c平台,定位偏精品化的c-hr和奕泽izoa采用e型多连杆后桥,底盘综合性能更具优势;面向发展中国家和地区的卡罗拉cross则选择了扭力梁,成本低廉,空间宽敞,符合“简单的大车”定位。

解读扭力梁悬挂

解读扭力梁悬挂

解读扭力梁悬挂

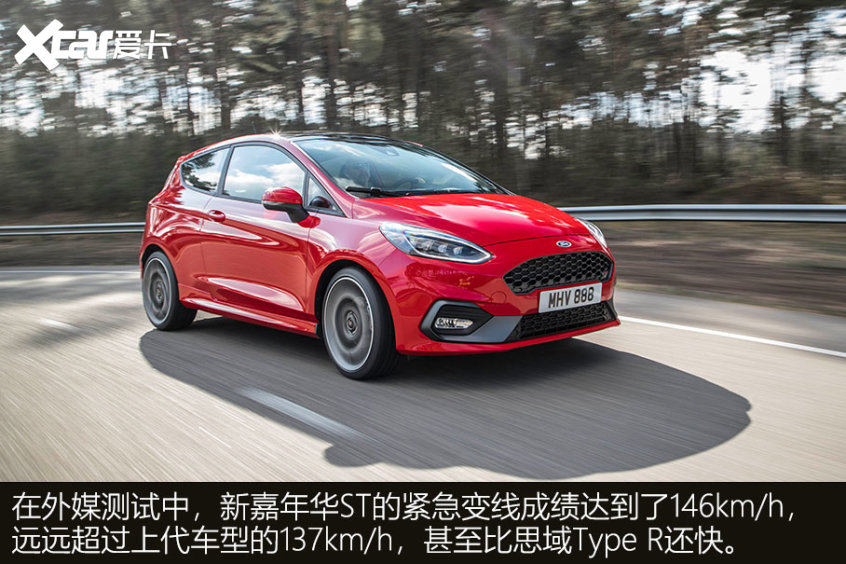

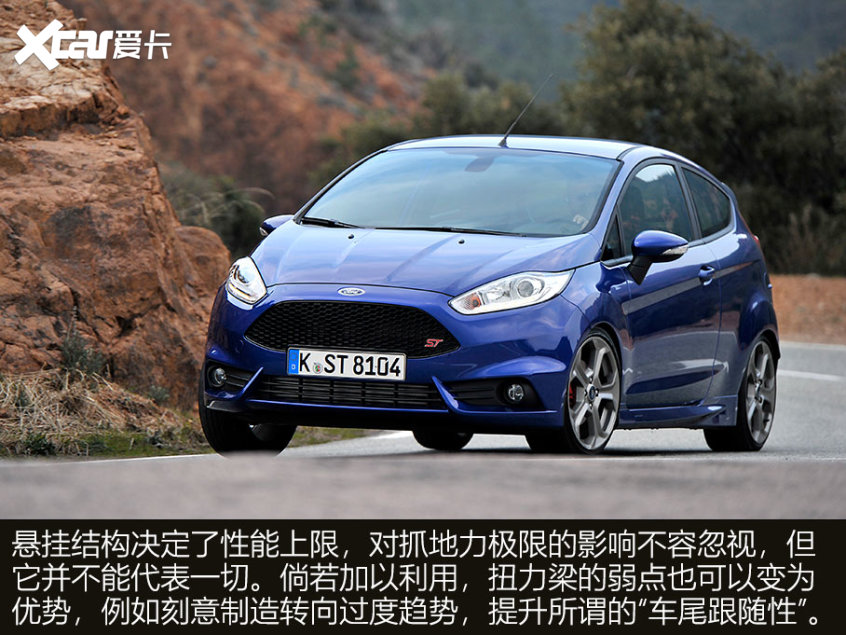

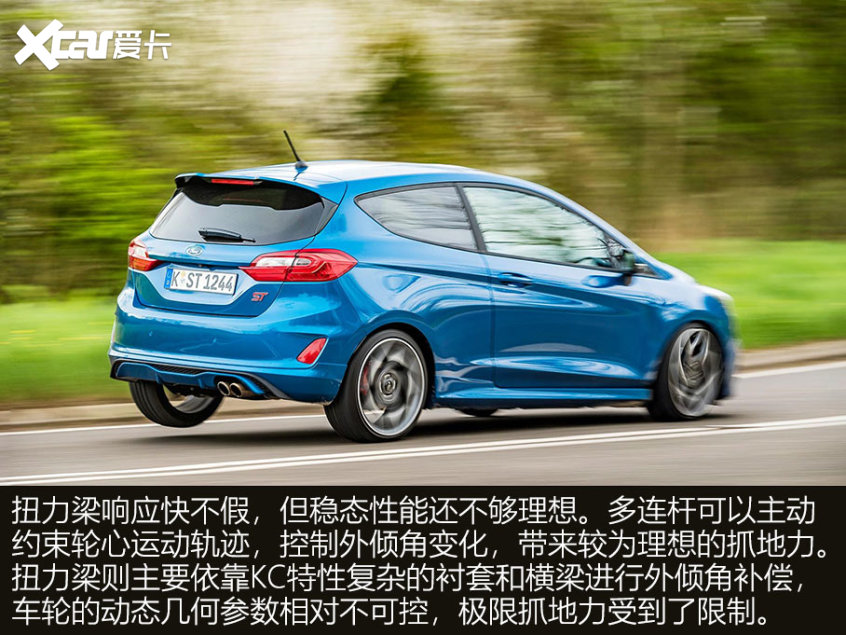

  讨论扭力梁的操控特性,福特嘉年华st大概是最佳范例。随着转向输入的增加,扭力梁能够“刻意”使前束角度由正转负,同时后轮外倾角被动增加,轮胎接地面积适度减小,后轴整体抓地力降低,帮助车尾向外摆动。如果车速够快,嘉年华st的内侧后轮甚至可以离开地面,“三轮过弯”的样子像极了浪漫的亚平宁舞蹈,让人忘记这台车的德、英混血身世。尽管如此,嘉年华st的稳态操控性还是不够理想,极限边缘车尾容易出现不安分的小动作,对控车经验提出了更高要求。

  嘉年华st轴距较短,车身刚性相对充足,底盘调校水准很高,因此转向过度是收敛的。根据转向输入量和输入速率的不同,驾驶者很容易对车尾动态建立预期,比例感非常出色。换作“买菜”级别的扭力梁家用车,一旦出现转向过度,“甩尾”动作往往来得比较剧烈,不利于普通驾驶者凭直觉救车。

解读扭力梁悬挂

解读扭力梁悬挂

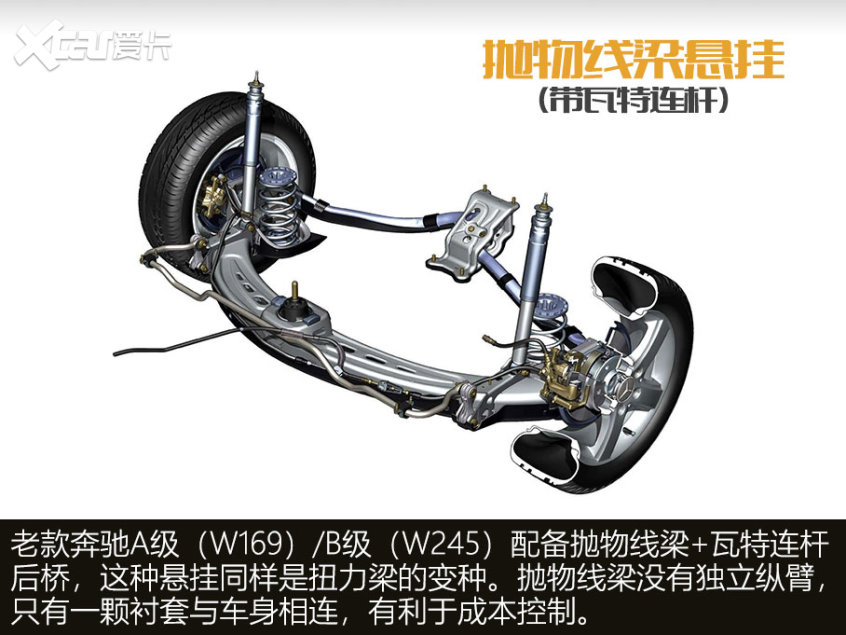

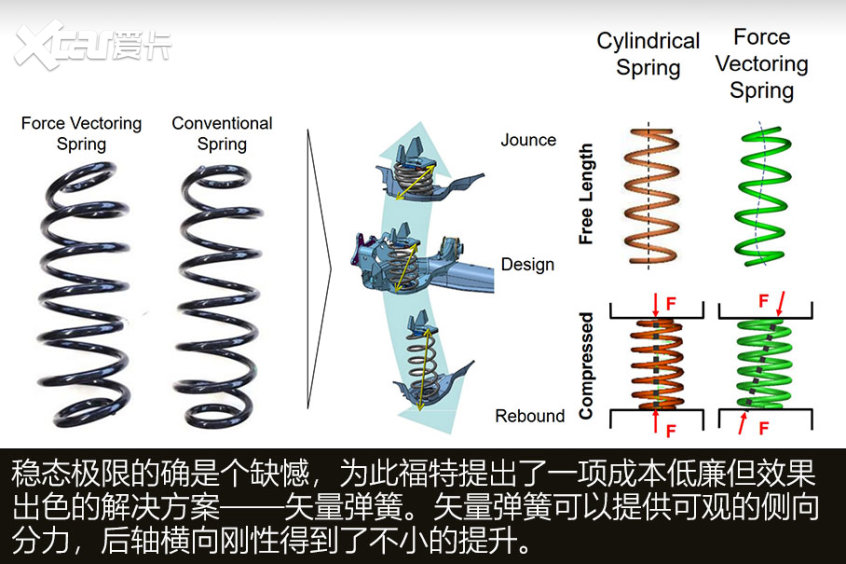

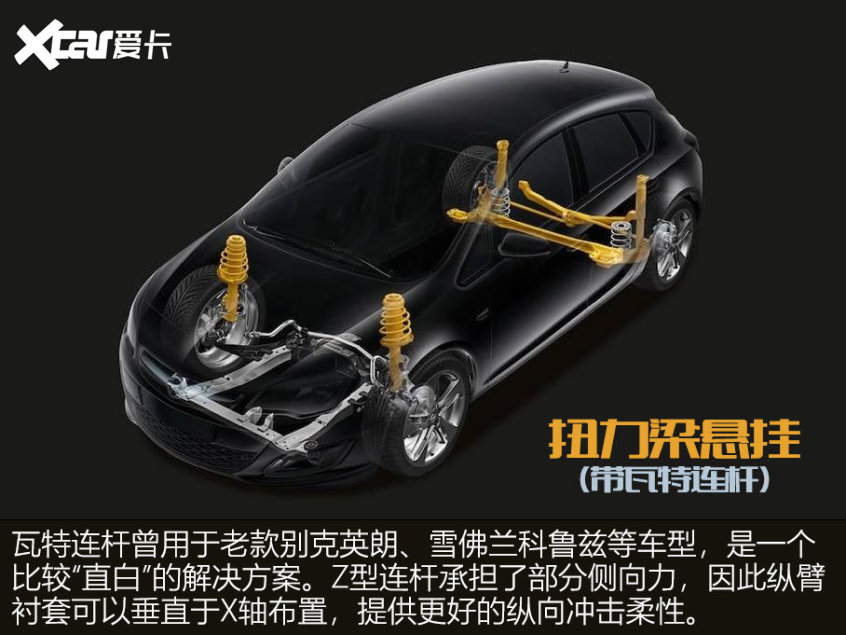

  除了矢量弹簧,扭力梁还有哪些改良措施?瓦特连杆是一个直接有效的m6米乐app的解决方案。在传统扭力梁的基础上,工程师在悬挂后部增加了一个z型连杆机构,用来承担一部分侧向力,减小纵臂衬套的负担。虽然成本略有增加,但整体上扭力梁 瓦特连杆还是比多连杆悬挂便宜许多。

解读扭力梁悬挂

解读扭力梁悬挂

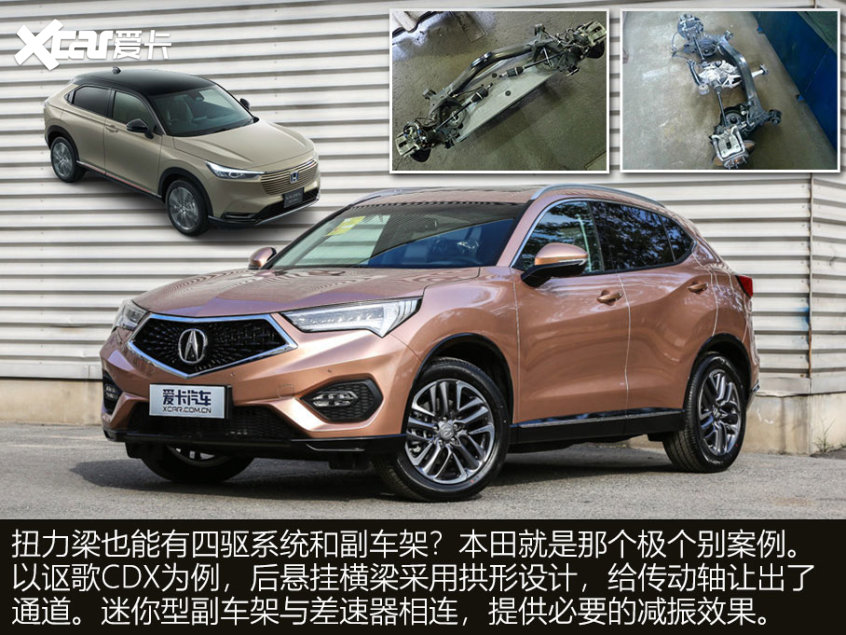

  一般而言,扭力梁无法兼容四驱系统,这是因为后轴载荷偏高,且横梁影响了传动轴布置。相比之下,多连杆后桥更容易满足四驱系统的布置需求。具体来看,丰田gr yaris、老款奥迪s1都是“扭力梁改多连杆”的典型案例。不过事情总有例外,讴歌cdx、本田vezel的四驱车型采用扭力梁悬挂,还配备了后副车架,一举打破两项常规。

解读扭力梁悬挂

解读扭力梁悬挂

  编辑点评:“板悬”是廉价的象征?毫无疑问,扭力梁悬挂是一种低成本m6米乐app的解决方案,结构决定了它难以在舒适性和操控性之间取得最优解。人们常把“铁棍”看作扭力梁的原罪,但它绝非一无是处,善加利用便可营造出极具魅力的操控感受。更多场景下,衬套设定、副车架缺失对底盘性能的影响会更明显,工程师往往只能保全一种特性(舒适or运动)。归根结底,悬挂结构只是一种外在形式,明确自身需求才是最重要的。选车购车时,您是否会考虑扭力梁车型?欢迎在评论区分享观点。
